VHDL Code for Baud Rate Generator

Baud Rate Generator VHDL Code

This page discusses VHDL code for a clock generator, clock divider, or baud rate generator. It illustrates the application of such a generator/divider written in VHDL.

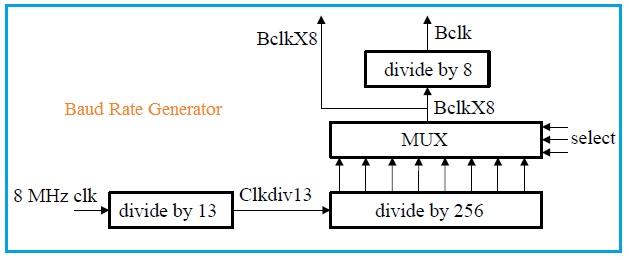

Baud Rate Generator Logic Diagram

Baud Rate Generator

Figure 1: Logic diagram of baud rate generator.

This generator is utilized as a clock divider in UARTs and as a frequency divider in various digital circuits.

Baud Rate Table

The following table details different baud rates generated from a base clock frequency of 8 MHz.

Select BitsBaud Rate (bps)
00038462
00119231
0109615
0114808
1002404
1011202
110601
111300.5

Baud Rate Generator VHDL Code

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
-- use '+' operator, CONV_INTEGER func.

entity clk_divider is
    port(
        Sysclk, rst_b: in std_logic;
        Sel: in std_logic_vector(2 downto 0);
        BclkX8: buffer std_logic;
        Bclk: out std_logic
    );
end clk_divider;

architecture baudgen of clk_divider is
    signal ctr1: std_logic_vector (3 downto 0):= "0000";  -- divide by 13 counter
    signal ctr2: std_logic_vector (7 downto 0):= "00000000";  -- div by 256 ctr
    signal ctr3: std_logic_vector (2 downto 0):= "000";  -- divide by 8 counter
    signal Clkdiv13: std_logic;
begin
    process (Sysclk)  -- first divide system clock by 13
    begin
        if (Sysclk'event and Sysclk = '1') then
            if (ctr1 = "1100") then
                ctr1 <= "0000";
            else
                ctr1 <= ctr1 + 1;
            end if;
        end if;
    end process;

    Clkdiv13 <= ctr1(3);  -- divide Sysclk by 13

    process (Clkdiv13)  -- clk_divdr is an 8-bit counter
    begin
        if (rising_edge(Clkdiv13)) then
            ctr2 <= ctr2 + 1;
        end if;
    end process;

    BclkX8 <= ctr2(CONV_INTEGER(sel));  -- select baud rate

    process (BclkX8)
    begin
        if (rising_edge(BclkX8)) then
            ctr3 <= ctr3 + 1;
        end if;
    end process;

    Bclk <= ctr3(2);  -- Bclk is BclkX8 divided by 8

end baudgen;
